沟槽软密封闸阀 Z81X/Z85X/XZ85X

产品详情

https://50004235.s21i.huaweicloudsite.cn/2/ABUIABACGAAgotOGtQYor6DEhgIwtQI4tQU.jpg

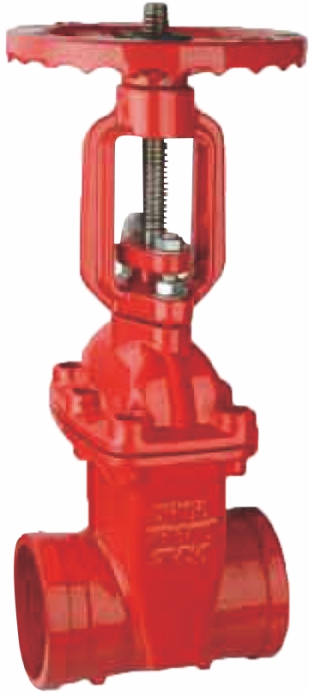

Z81X

https://50004235.s21i.huaweicloudsite.cn/2/ABUIABACGAAgtdSGtQYoiLHK7gIwwwI4zAQ.jpg

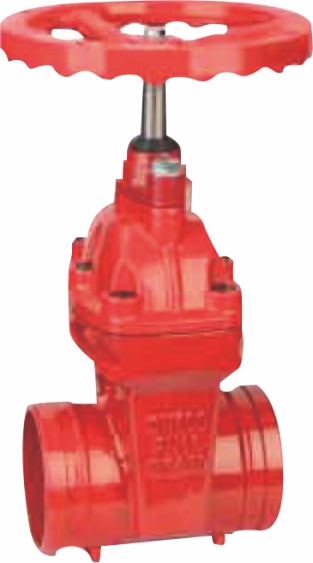

Z85X

https://50004235.s21i.huaweicloudsite.cn/2/ABUIABACGAAgxNSGtQYoqIzRxAUwuQI4swQ.jpg

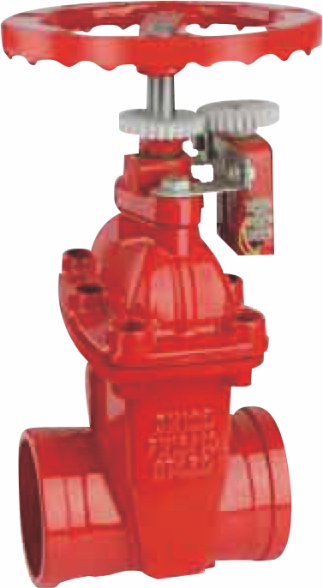

XZ85X

● 用途：

        本产品用于消防沟槽连接的管路，作为截止设备使用。


● 特点：

● 安装方便，重量轻。

● 可根据用户要求作成暗杆式Z85X型；明杆式Z81X型；信号型XZ85X型。


● 主要性能参数：


公称压力

PN16

PN25


试验压力

壳体强度

2.4

3.75

MPa

液体高压密封

1.76

2.75

气体低压密封

0.6

0.6

介质温度

≤80℃

适用介质

清水等


● 主要零件材料：


阀体

球墨铸铁

阀盖

球墨铸铁、不锈钢

阀杆

铬不锈钢

闸板

球墨铸铁、丁晴橡胶

填料压盖

球墨铸铁


● 主要外形尺寸：



DN：公称尺寸           L：结构长度    H：中心高      OD：管道外径

A：管端至沟槽边尺寸     B：沟槽宽度    C：沟槽直径     D：沟槽深度        单位: mm



DN
L
H
OD
A
B
CD
ZSZF(AG)
ZSXF-Z(AG)
ZSZF(MG)
50
141
248
288
293
60.3
15.88
7.93
57.15
1.58
65
152
272
298
321
73.0
15.88
7.93
69.09
1.98
65
152
272
298
321
76.1
15.88
7.93
72.26
1.98
80
171
296
312
381
88.9
15.88
7.93
84.94
1.98
100
182
313
335
402
108.0
15.88
9.53
103.73
2.11
100
182
313
335
402
114.3
15.88
9.53
110.08
2.11
125
200
380
395
504
133.0
15.88
9.53
129.13
2.11
125
200
380
395
504
139.7
15.88
9.53
135.48
2.11
150
223
414
450
553
159.0
15.88
9.53
154.50
2.16
150
223
414
450
553
165.1
15.88
9.53
160.90
2.16
200
240
529
/
689
219.1
19.05
11.10
214.40
2.34
250
/
/
/
/
273.0
19.05
12.70
268.28
2.39
300
/
/
/
/
323.9
19.05
12.70
318.29
2.77
