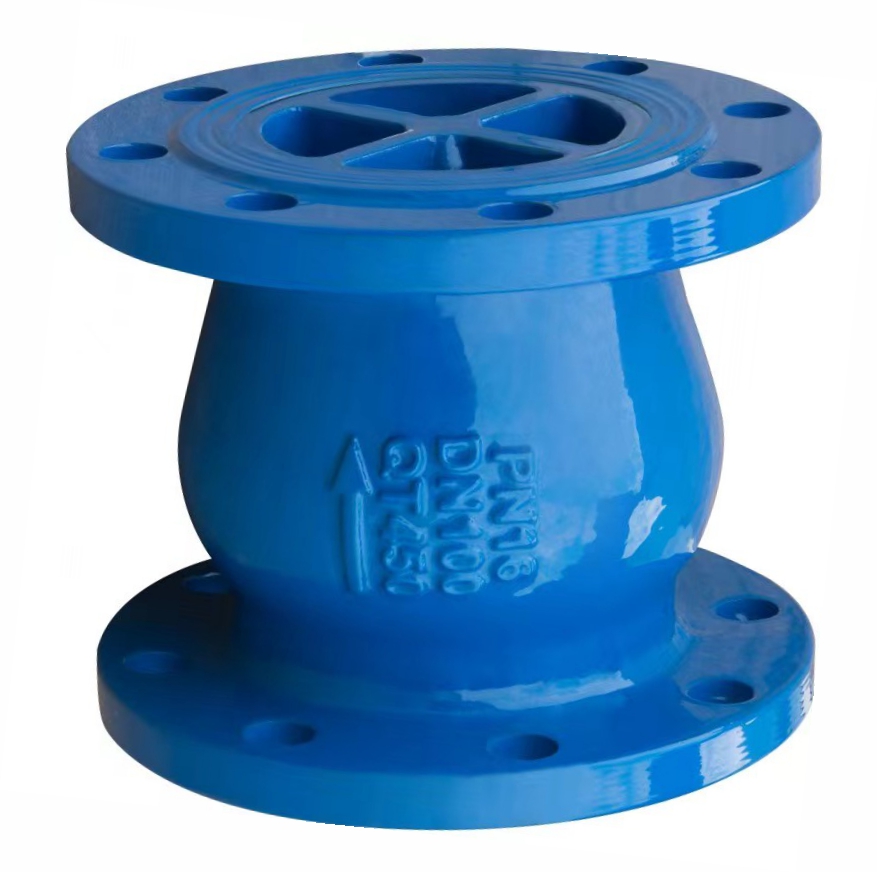

静音式止回阀HC42X

产品详情

https://50004235.s21i.huaweicloudsite.cn/2/ABUIABACGAAghpuDtQYovIKHowcw7QY46AY.jpg

https://50004235.s21i.huaweicloudsite.cn/4/ABUIABAEGAAg0L-JtwYoiZ3unAYw7QM4_QE.png

HC42X

● 用途：

         本产品安装与给排水、消防、暖通系统，可安装于水泵出口，以防止介质倒流和水锤对水泵的损坏。


● 特点：

● 阀内部位流线型设计，流阻小，节能。

● 靠自身弹簧力关闭，可防止水击，结构简单，性能可靠。


● 主要性能参数：


公称压力

PN10

PN16


试验压力

壳体强度

1.5

2.4

MPa

液体高压密封

1.1

1.76

介质温度

≤80℃

适用介质

清水等


● 主要零件材料：


阀体

球墨铸铁、不锈钢

阀瓣

铜合金+橡胶

导流体

球墨铸铁、不锈钢

弹簧

不锈钢

密封圈

橡胶

其他内件

不锈钢或铜合金

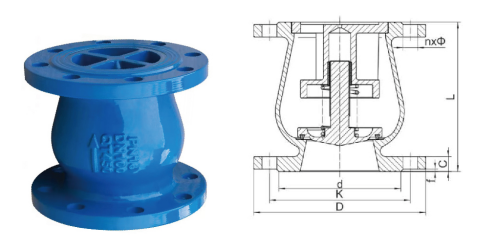

● 主要外形尺寸：


DN：公称尺寸          L：结构长度              d：密封面外径              D：法兰外径

C：法兰厚度    K：螺栓孔中心圆直径   f：密封面高度     n×Ф：螺栓数量×螺栓孔   直径单位: mm


DN
L
D
K
d
Cfn×Ф
PN10
PN16
PN10
PN16
PN10
PN16
PN10
PN16
PN10
PN16
50
126
165
165
125
125
99
99
19
19
3
4×19
4×19
65
143
185
185
145
145
118
118
19
19
3
4×19
4×19
80
176
200
200
160
160
132
132
19
19
3
8×19
8×19
100
191
220
220
180
180
156
156
19
19
3
8×19
8×19
125
253
250
250
210
210
184
184
19
19
3
8×19
8×19
150
267
285
285
240
240
211
211
19
19
3
8×23
8×23
200
292
340
340
295
295
266
266
20
20
3
8×23
12×23
250
311
395
405
350
355
319
319
22
22
3
12×23
12×28
300
350
445
460
400
410
370
370
24.5
24.5
4
12×23
12×28
350
346
505
520
460
470
429
429
24.5
26.5
4
16×23
16×28
400
398
565
580
515
525
480
480
24.5
28
4
16×28
16×31
450
398
615
640
565
585
530
548
25.5
30
4
20×28
20×31
500
455
670
715
620
650
582
609
26.5
31.5
4
20×28
20×34
