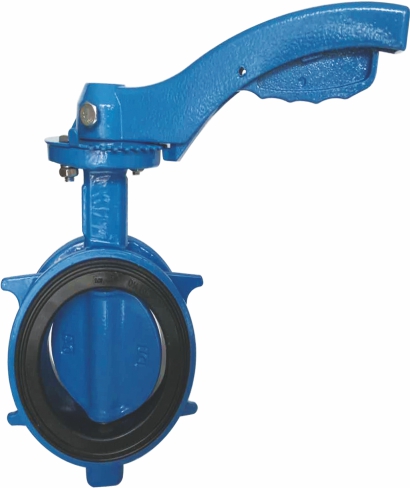

对夹中线软密封蝶阀 D71X/D371X/D671X/D971X

产品详情

D71X/D371X/D671X/D971X

● 用途：

本产品广泛应用于建筑、化工、医药、轻纺、船舶及其他行业的给排水管路上，作为截断和调节设备使用。

● 特点：双向密封无介质流向要求，安装空间小。

● 不锈钢蝶板耐腐蚀。

● 可脱卸橡胶胶套，密封可靠，方便更换。

● 带开度指示，显示阀瓣位置，实现调流功能。

● 主要性能参数:

公称压力		PN6	PN10	PN16
试验压力	壳体强度	0.9	1.5	2.4	MPa
	液体高压密封	0.66	1.1	1.76
	气体低压密封	0.6	0.6	0.6
介质温度		-10~80℃
适用介质		清水等

● 主要零件材料:

阀体	球墨铸铁、不锈钢
蝶板	球墨铸铁、不锈钢
阀杆	不锈钢
阀座	丁腈橡胶、三元乙丙橡胶
密封圈	丁腈橡胶、三元乙丙橡胶

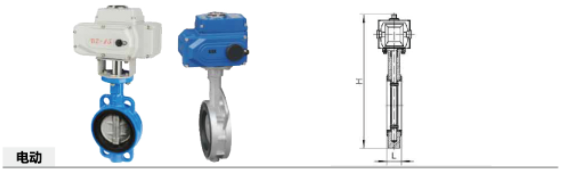

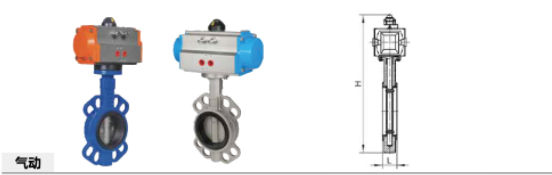

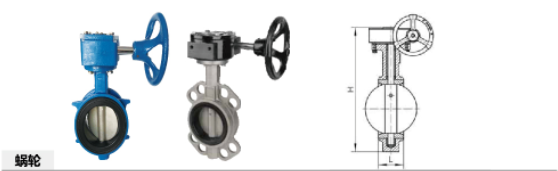

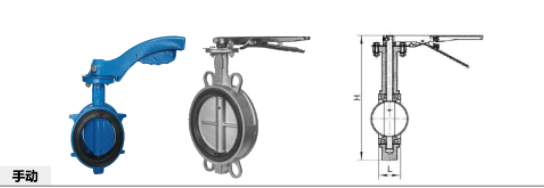

驱动方式	手动、蜗轮、气动、电动

● 主要外形尺寸:

DN：公称尺寸 L：结构长度 K：螺栓孔中心圆直径 H：总高度 n×Ф：螺栓数量×螺栓孔直径单位: mm

DN	L	K			n×Ф			H
DN	L	PN6	PN10	PN16	PN6	PN10	PN16	D71X	D371X	D671X	D971X
40	33	100	110	110	4×14	4×19	4×19	270	350	374	369
50	43	110	125	125	4×14	4×19	4×19	270	350	298	389
65	46	130	145	145	4×14	4×19	4×19	270	385	353	414
80	46	150	160	160	4×19	8×19	8×19	270	396	383	422
100	52	170	180	180	4×19	8×19	8×19	270	430	429	439
125	56	200	210	210	8×19	8×19	8×19	310	460	488	455
150	56	225	240	240	8×19	8×23	8×23	310	485	518	465
200	60	280	295	295	8×19	8×23	12×23	370	630	643	594
250	68	335	350	355	12×19	12×23	12×28	—	690	710	621
300	78	395	400	410	12×23	12×23	12×28	—	770	844	667
350	78	445	460	470	12×23	16×23	16×28	—	830	906	698
400	102	495	515	525	16×23	16×28	16×31	—	910	1027	740
450	114	550	565	585	16×23	20×28	20×31	—	938	1081	762
500	127	600	620	650	20×23	20×28	20×34	—	993	1170	852
600	154	705	725	770	20×26	20×31	20×37	—	1131	1426	934
700	165	810	840	840	24×26	24×31	24×37	—	1476	—	1039
800	190	920	950	950	24×31	24×34	24×40	—	1533	—	1101
900	203	1020	1050	1050	24×31	28×34	28×40	—	1655	—	1320
1000	216	1120	1160	1170	28×31	28×37	28×43	—	1765	—	1450
1200	254	1340	1380	1390	32×34	32×40	32×49	—	—	—	—
