法兰偏心硬密封蝶阀 D343H/D643H/D943H

产品详情

https://50004235.s21i.huaweicloudsite.cn/2/ABUIABACGAAgjoiMtQYot9u76AUw7QM4xQU.jpg

https://50004235.s21i.huaweicloudsite.cn/4/ABUIABAEGAAgtLDJtwYozrjFEjDiAzjmAQ.png

https://50004235.s21i.huaweicloudsite.cn/4/ABUIABAEGAAgtLDJtwYowbq1pwYwwgM4wQE.png

https://50004235.s21i.huaweicloudsite.cn/4/ABUIABAEGAAgtLDJtwYopPPa8AUw3gM4wgE.png

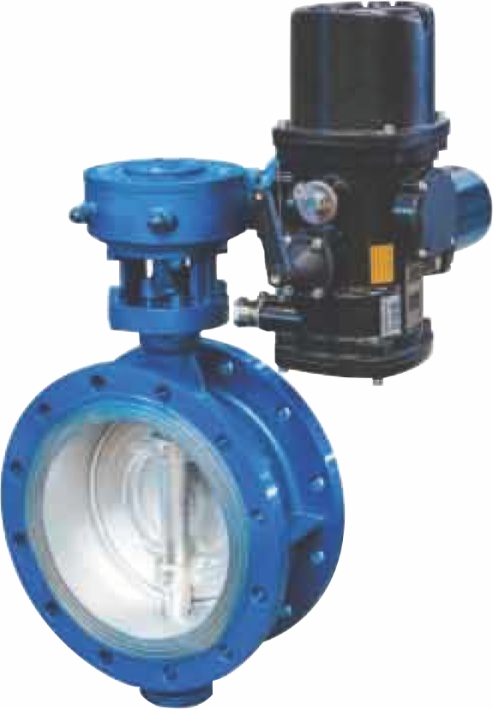

D343H/D643H/D943H

● 用途：

       本产品广泛应用于自来水、污水、建筑、化工等行业的给排水系统中。一般作为启闭设备使用。


● 特点：

       三偏心结构，密封性好，使用寿命长，适用于高温工况，可以配备不同的操控装置。


● 主要性能参数:


公称压力

PN16

PN25


试验压力

壳体强度

2.4

3.75

MPa

液体高压密封

1.76

2.75

气体低压密封

0.6

0.6

介质温度

-10~80℃

适用介质

清水等


● 主要零件材料:


阀体

球墨铸铁、不锈钢、奥氏体不锈钢

蝶板

铸钢、奥氏体铸钢

阀杆

铬不锈钢

闸座

不锈钢

密封圈

不锈钢

驱动方式

蜗轮、气动、电动

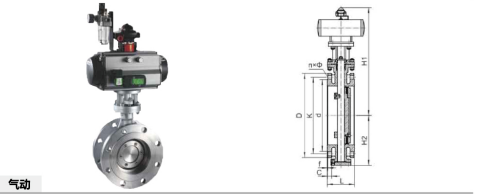

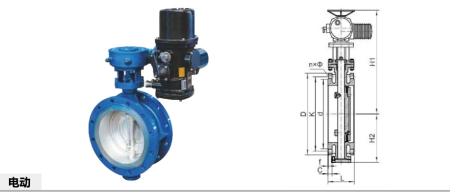

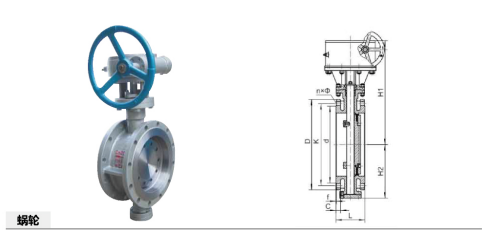

● 主要外形尺寸:


DN：公称尺寸            L：结构长度    d：密封面外径     D：法兰外径      C：法兰厚度

K：螺栓孔中心圆直径     H：中心高    f：密封面高度    n×Ф：螺栓数量×螺栓孔直径    单位: mm


DN
L
H
D
K
dCfn×Ф
蜗轮
气动
电动
PN16
PN25
PN16
PN25
PN16
PN25
PN16
PN25
PN16
PN25
50
108
295
—
316
165
165
125
125
99
99
19
20
2
4×18
4×18
65
112
313
—
336
185
185
145
145
118
118
19
22
2
4×18
8×18
80
114
330
—
353
200
200
160
160
132
132
19
24
2
8×18
8×18
100
127
350
—
380
220
235
180
190
156
156
19
24
2
8×18
8×22
125
140
408
—
413
250
270
210
220
184
184
19
26
2
8×18
8×26
150
140
446
—
466
285
300
240
250
211
211
19
28
2
8×22
8×26
200
152
527
740
554
340
360
295
310
266
274
20
30
2
12×22
12×26
250
165
595
900
630
405
425
355
370
319
330
22
32
2
12×26
12×30
300
178
679
990
693
460
485
410
430
370
389
24.5
34
2
12×26
16×30
350
190
744
1155
771
520
555
470
490
429
448
26.5
38
2
16×26
16×33
400
216
855
1205
837
580
620
525
550
480
503
28
40
2
16×30
16×36
450
222
910
1290
892
640
670
585
600
548
548
30
46
2
20×30
20×36
500
229
972
1395
973
715
730
650
660
609
609
31.5
48
2
20×33
20×36
600
267
1137
1665
1098
840
845
770
770
720
720
36
58
2
20×36
20×39
700
292
1255
1882
1252
910
960
840
875
794
820
39.5
50
5
24×36
24×42
800
318
1425
2093
1575
1025
1085
950
990
901
928
43
54
5
24×39
24×48
900
330
1531
2175
1734
1125
1185
1050
1090
1001
1028
46.5
58
5
28×39
28×48
1000
410
1708
2245
1908
1255
1320
1170
1210
1112
1140
50
62
5
28×42
28×55
1200
470
1941
2375
2121
1485
1530
1390
1420
1328
1350
57
70
5
32×48
32×55
1400
530
2263
2530
2512
1685
1755
1590
1640
1530
1560
60
76
5
36×48
36×60
1600
500
2507
2779
2857
1930
1975
1820
1860
1750
1780
65
84
5
40×55
40×60
1800
570
2824
—
3124
2130
2195
2020
2070
1950
1985
70
90
5
44×55
44×68
2000
760
3075
—
3375
2345
2425
2230
2300
2150
2210
75
96
5
48×60
48×68
