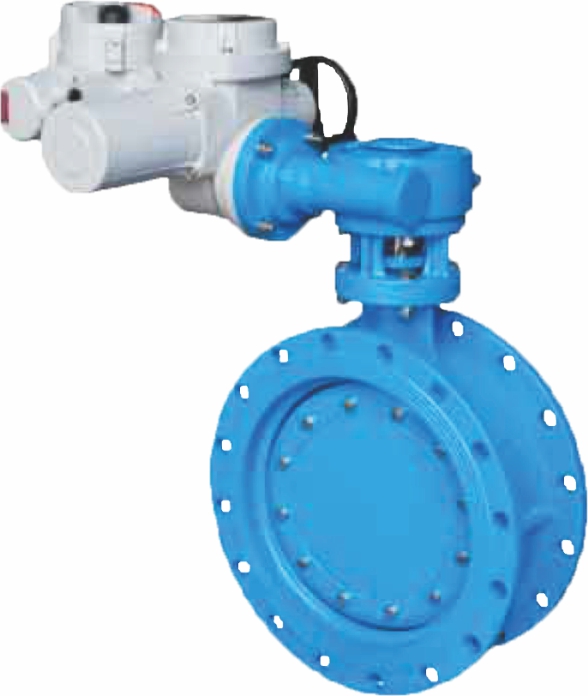

法兰偏心软密封蝶阀 D342X/D642X/D942X

产品详情

D342X/D642X/D942X

● 用途：

本产品广泛应用于自来水、污水、建筑、化工等行业的给排水系统中。一般作为启闭设备使用。

● 特点：

阀杆轴心偏离蝶板中心，且偏离阀体中心，大幅度地消除了蝶板与阀座不必要的过度挤压、刮擦现象，减轻了开启阻距，降低了磨损，提高了阀座寿命。

● 主要性能参数:

公称压力		PN6	PN10	PN16
试验压力	壳体强度	0.9	1.5	2.4	MPa
	液体高压密封	0.66	1.1	1.76
	气体低压密封	0.6	0.6	0.6
介质温度		-10~80℃
适用介质		清水等

● 主要零件材料:

阀体	球墨铸铁、不锈钢
蝶板	球墨铸铁、不锈钢
阀杆	铬不锈钢、不锈钢
闸座	球墨铸铁、不锈钢
密封圈	丁腈橡胶、三元乙丙橡胶

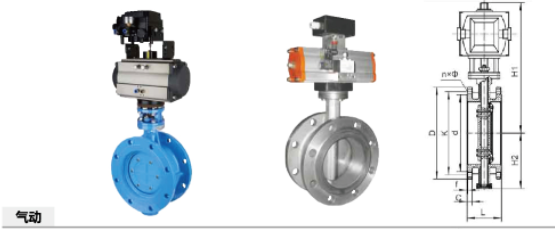

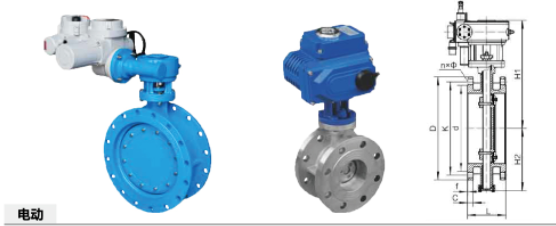

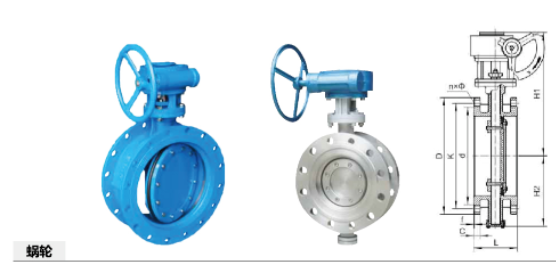

驱动方式	蜗轮、气动、电动

● 主要外形尺寸:

DN：公称尺寸 L：结构长度 d：密封面外径 D：法兰外径 C：法兰厚度

K：螺栓孔中心圆直径 H1/H2: 中心高 f：密封面高度 n×Ф：螺栓数量×螺栓孔直径 单位: mm

DN	L	H1	H2	D			K			d			C			f	n×Ф
DN	L	H1	H2	PN6	PN10	PN16	PN6	PN10	PN16	PN6	PN10	PN16	PN6	PN10	PN16	f	PN6	PN10	PN16
50	108	155	80	140	165	165	110	125	125	88	99	99	16	19	19	3	4×14	4×19	4×19
65	112	155	80	160	185	185	130	145	145	108	118	118	16	19	19	3	4×14	4×19	4×19
80	114	173	97	190	200	200	150	160	160	124	132	132	18	19	19	3	4×19	8×19	8×19
100	127	220	110	210	220	220	170	180	180	144	156	156	18	19	19	3	4×19	8×19	8×19
125	140	255	125	240	250	250	200	210	210	174	184	184	20	19	19	3	8×19	8×19	8×19
150	140	258	143	265	285	285	225	240	240	199	211	211	20	19	19	3	8×19	8×23	8×23
200	152	310	170	320	340	340	280	295	295	254	266	266	22	20	20	3	8×19	8×23	12×23
250	165	355	200	375	395	405	335	350	355	309	319	319	24	22	22	3	12×19	12×23	12×28
300	178	380	225	440	445	460	395	400	410	363	370	370	24	24.5	24.5	4	12×23	12×23	12×28
350	190	422	253	490	505	520	445	460	470	413	429	429	26	24.5	26.5	4	12×23	16×23	16×28
400	216	486	284	540	565	580	495	515	525	463	480	480	28	24.5	28	4	16×23	16×28	16×31
450	222	497	308	595	615	640	550	565	585	518	530	548	28	25.5	30	4	16×23	20×28	20×31
500	229	560	335	645	670	715	600	620	650	568	582	609	30	26.5	31.5	4	20×23	20×28	20×34
600	267	715	390	755	780	840	705	725	770	667	682	720	30	30	36	5	20×26	20×31	20×37
700	292	782	483	860	895	910	810	840	840	772	794	794	32	32.5	39.5	5	24×26	24×31	24×37
800	318	882	543	975	1015	1025	920	950	950	878	901	901	34	35	43	5	24×31	24×34	24×40
900	330	925	606	1075	1115	1125	1020	1050	1050	978	1001	1001	36	37.5	46.5	5	24×31	28×34	28×40
1000	410	1000	655	1175	1230	1255	1120	1160	1170	1078	1112	1112	36	40	50	5	28×31	28×37	28×43
1200	470	1087	778	1405	1455	1485	1340	1380	1390	1295	1328	1328	40	45	57	5	32×34	32×40	32×49
1400	530	1350	912	1630	1675	1685	1560	1590	1590	1510	1530	1530	44	46	60	5	36×37	36×43	36×49
1600	600	1475	1032	1830	1915	1930	1760	1820	1820	1710	1750	1750	48	49	65	5	40×37	40×49	40×56
1800	670	1670	1154	2045	2115	2130	1970	2020	2020	1918	1950	1950	50	52	70	5	44×40	44×49	44×56
2000	760	1780	1295	2265	2325	2345	2180	2230	2230	2125	2150	2150	54	55	75	5	48×43	48×49	48×62
2200	800	2180	1480	2475	2550	2555	2390	2440	2440	2335	2370	2360	60	58	80	5	52×43	52×56	52×62
2400	850	2350	1590	2685	2760	2765	2600	2650	2650	2545	2570	2570	62	65	85	5	56×43	56×56	56×62
2600	900	2498	1800	2905	2960	2965	2810	2850	2850	2750	2780	2770	64	70	90	5	60×49	60×56	60×62
2800	950	—	—	3115	3180	—	3020	3070	—	2960	3000	—	68	75	—	5\|	64×49	64×56	—
3000	1000	—	—	3315	3405	—	3220	3290	—	3160	3210	—	70	80	—	5	68×49	68×62	—
3200	1100	—	—	3525	3662	—	3430	3537	—	3370	3420	—	76	85	—	5	72×49	72×62	—
3400	1200	—	—	3735	3855	—	3640	3730	—	3580	3614	—	80	90	—	5	76×49	76×62	—
3600	1200	—	—	3970	4030	—	3860	3890	—	3790	3810	—	84	—	—	5	80×56	—	—
4000	1300	—	—	—	4440	—	—	4300	—	—	4220	—	—	—	—	5	—	—	—
