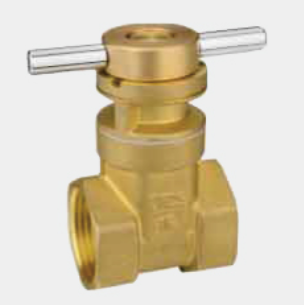

内螺纹闸阀（磁性锁） Z15W-10/16T

产品详情

https://50004235.s21i.huaweicloudsite.cn/4/ABUIABAEGAAggPDJtwYo0PDR4wcwsAI4sQI.png

https://50004235.s21i.huaweicloudsite.cn/4/ABUIABAEGAAggPDJtwYop4X93wUwyAQ4tQI.png

Z15W-10/16T

●技术规范：

公称压力：1.6MPa

工作介质：水、油、气

工作温度：≤95℃

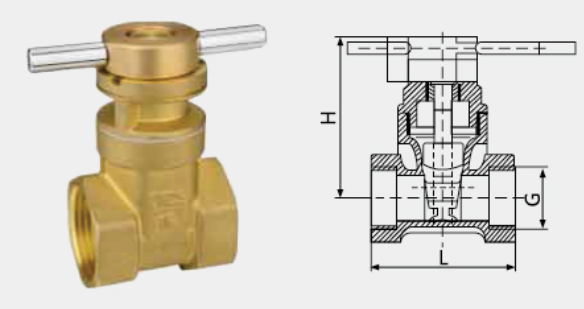

       ● 主要外形尺寸：


DN
G
L
H
D1
15
G1/2
44
76
53
20
G3/4
47
82
53
25
G1
54.5
90
57
32
G1 1/4
57
101
71
40
G1 1/2
62
111
78
50
G2
68
131
78
65
G2 1/2
80
160
108
80
G3
83
180
108
100
G4
101
230
126
