内螺纹闸阀 Z15W-16T
产品详情
|
|
Z15W-16T
●技术规范：
公称压力：1.6MPa
工作介质：水、油、气
工作温度：≤95℃

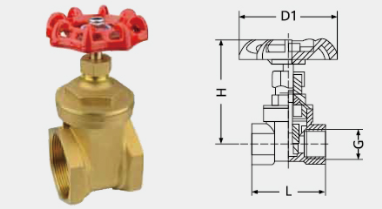

● 主要外形尺寸：
DN | G | L | H | L1 |
15 | G1/2 | 44 | 76 | 53 |
20 | G3/4 | 47 | 82 | 53 |
25 | G1 | 54.5 | 90 | 57 |
32 | G1 1/4 | 57 | 101 | 71 |
40 | G1 1/2 | 62 | 111 | 78 |
50 | G2 | 68 | 131 | 78 |
65 | G2 1/2 | 80 | 160 | 108 |
80 | G3 | 83 | 180 | 108 |
100 | G4 | 101 | 230 | 126 |
