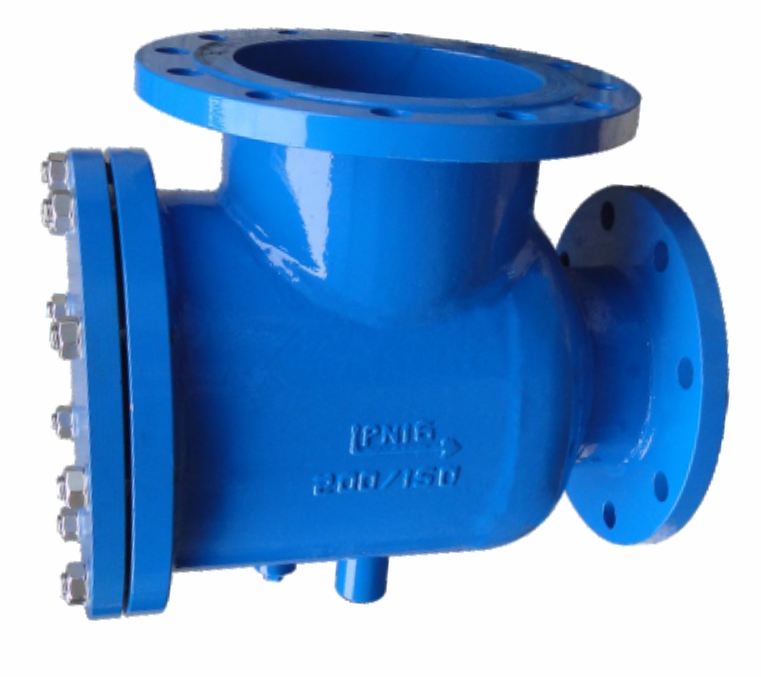

角式过滤器 RKG

产品详情

https://50004235.s21i.huaweicloudsite.cn/2/ABUIABACGAAg556DtQYowsCwxAIw_QU4pQU.jpg

https://50004235.s21i.huaweicloudsite.cn/4/ABUIABAEGAAgiMfJtwYonrjGhAEw5wM4qwM.png

RKG

● 用途：

       本产品用于循环水泵的入口，有导流和过滤的双重功能，能够起到保护水泵提高效率的作用。


● 特点：

● 功能多，可替代弯头节约空间。

● 具有导流和过滤的作用。


● 主要性能参数：


公称压力

PN10

PN16


试验压力

壳体强度

1.5

2.4

MPa

液体高压密封

1.1

1.76

介质温度

≤230℃

适用介质

水、蒸气、油品


● 主要零件材料：


滤芯

304、316L

密封圈

金属缠绕垫

阀体

304、316L

壳体

20#、304、316L

密封垫

橡胶石棉板

排污口

A105、304

调节螺栓

A105、304

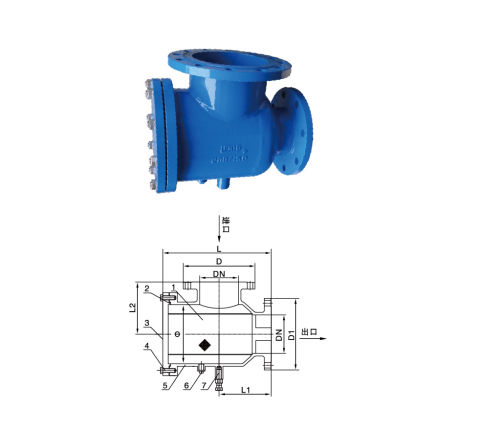

● 主要外形尺寸：



DN：公称尺寸         L：结构长度      D：法兰外径         Ф：螺栓孔直径                        单位: mm


(进口)DNx(出口)DN
L
L1
L2
Ф
D
D1
50×32
253
114
114
73
165
140
50 ×40
253
114
114
73
165
150
50×50
253
114
114
89
185
165
65 ×50
253
114
114
89
185
165
65×65
270
127
127
133
185
185
80×65
270
127
127
133
200
185
80×80
284
140
140
133
200
200
100×100
328
165
165
159
220
220
125× 125
394
191
191
219
250
250
150×150
423
203
203
219
285
285
200×200
523
229
229
273
340
340
250×250
678
279
279
377
405
405
300×300
678
305
305
426
460
460
350×350
678
328
328
478
520
520
400×400
745
364
364
530
580
580
450× 450
820
400
400
600
640
640
500×500
920
470
470
680
715
715
600×600
1100
560
560
800
840
840
